Экспорт результата анализа в Excel

Все данные анализа модели можно экспортировать из Tangl Value в виде файлов в формате Excel (.xlsx) и файлов в формате .xml.

Формирование отчета Excel происходит автоматически после завершения анализа по текущим настройкам экспорта в проекте.

Если необходимо пересоздать результат анализа, например, после изменения настроек экспорта, то следует выполнить следующие действия:

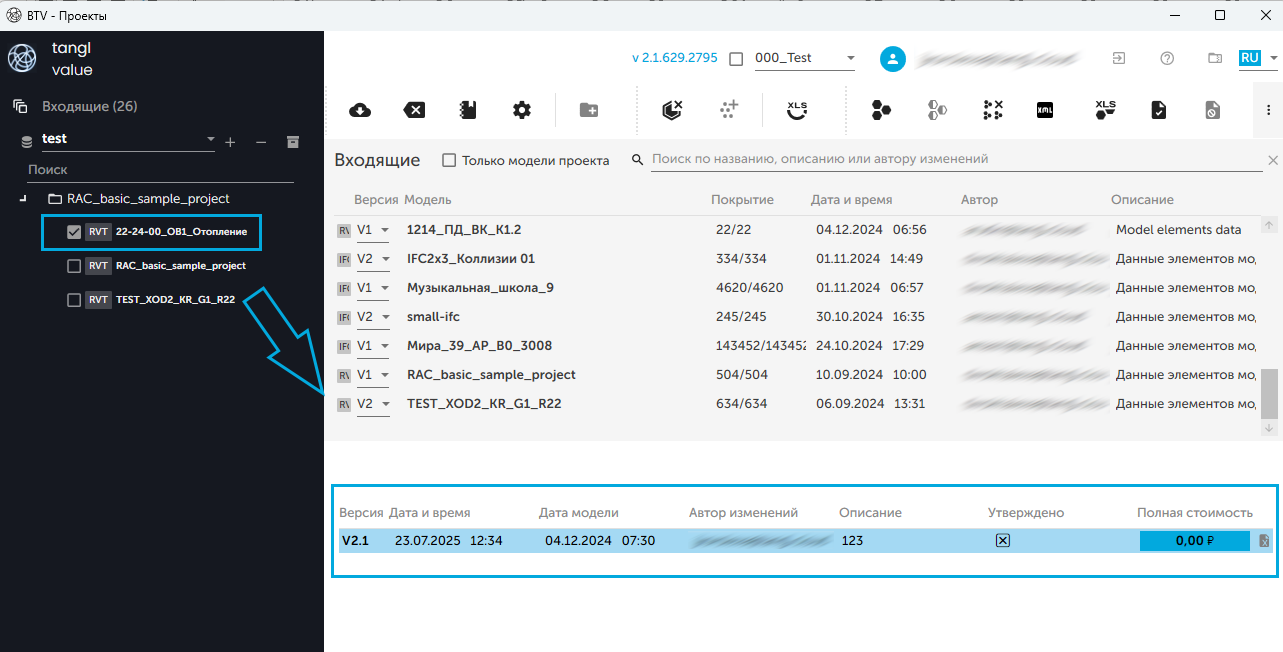

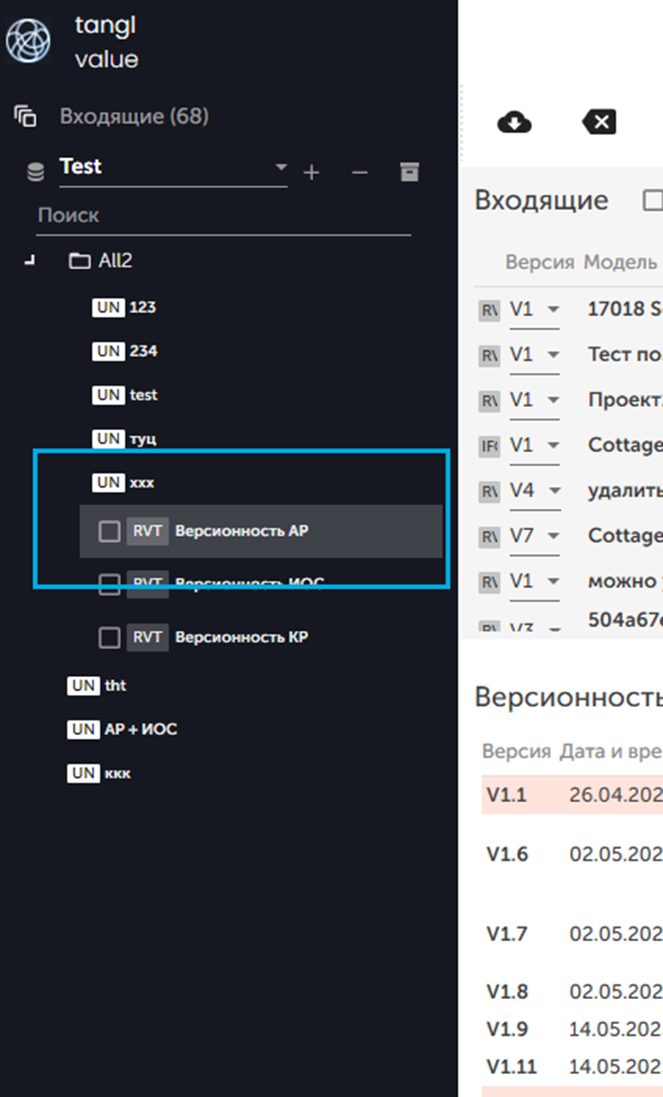

1. В боковой панели слева выбрать модель в папке проекта.



2. В основной части окна справа выбрать результат анализа модели.

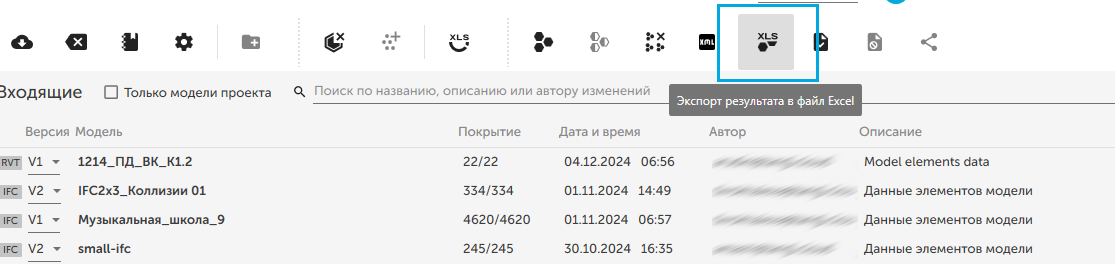

3. Нажать на кнопку "Экспорт результата в файл Excel" на панели инструментов.



4. Откроется окно "BTV - Экспорт результата анализа в Excel".

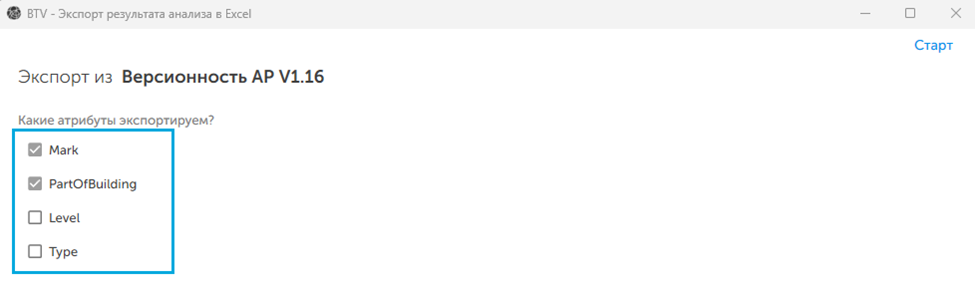

5. В окне настроить экспорт атрибутов – отметить необходимые атрибуты флажками.

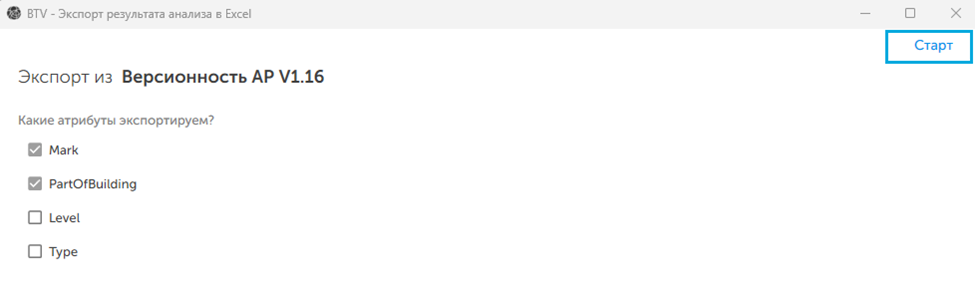

6. После настройки нажать кнопку "Старт".



7. Отобразится уведомление "Данные результата анализа выполняются".

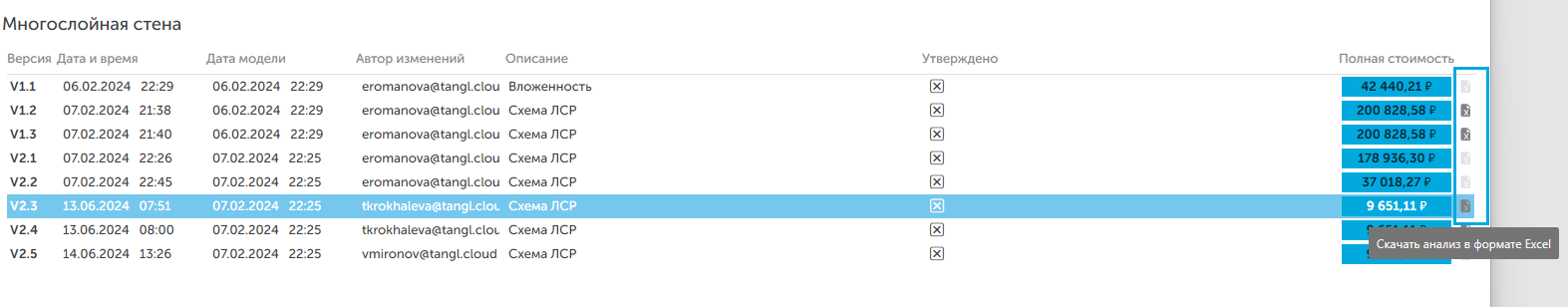

8. После того как данные результата анализа подготовятся, в строке результата анализа станет активной кнопка "Скачать анализ в формате Excel". Нажать на кнопку.

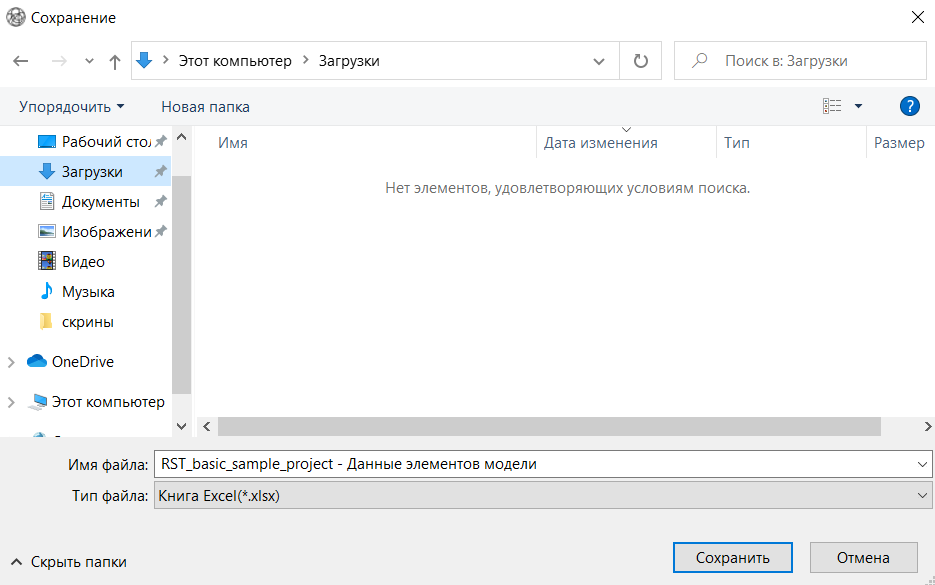

9. После нажатия на кнопку, откроется окно сохранения справочника, в котором нужно выбрать место сохранения справочника и ввести, при необходимости имя сохраняемого файла. По умолчанию имя файла задается такое же, как и название модели.



Настройки экспорта результатов анализа

Чтобы произвести настройки экспорта в Excel, необходимо открыть вкладку "Настройки экспорта":

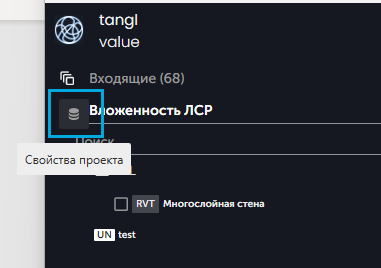

1. Нажать кнопку "Свойства проекта".

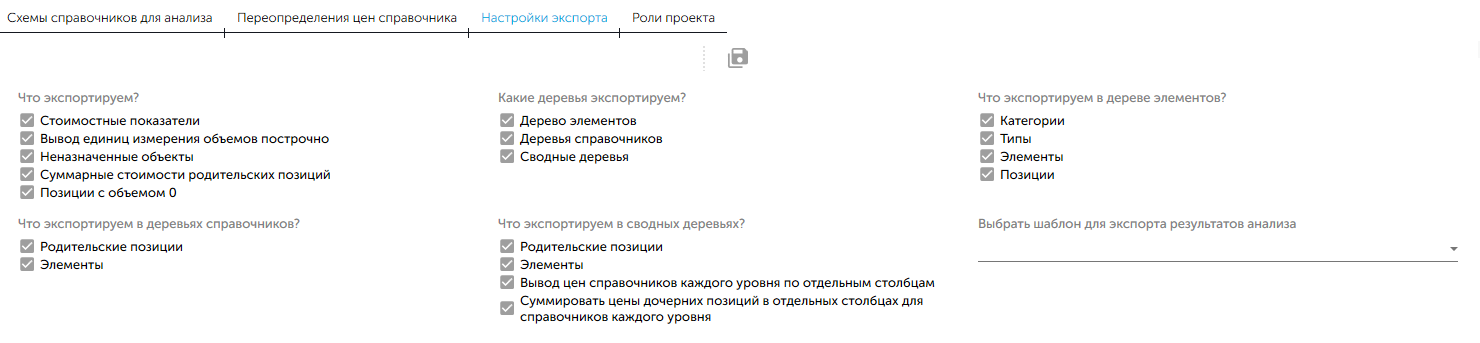

2. Выбрать вкладку "Настройки экспорта".



Настройка производится в следующих блоках:

Блок "Что экспортируем?"

• Пункт "Стоимостные показатели" – экспорт столбца с показателем Стоимость;

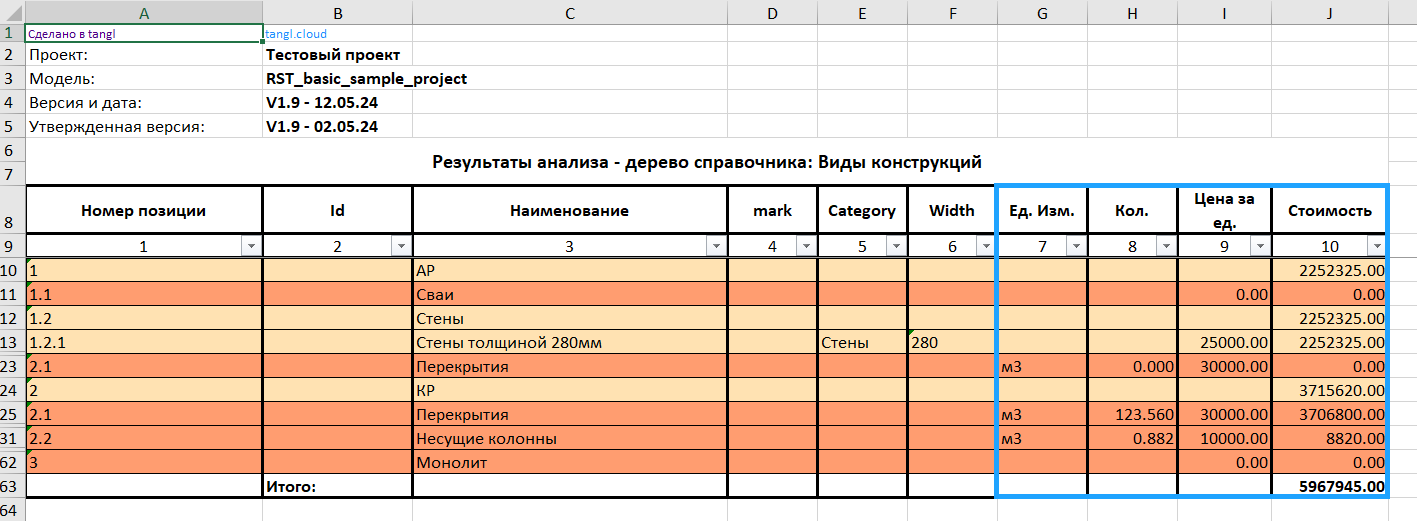

• Пункт "Вывод единиц измерения объемов построчно": при отключении столбец с показателем "Количество" не экспортируется, а столбец "Единицы Измерения" заменится на отдельные столбцы с названием этих единиц;
• Пункт "Не назначенные объекты" – экспорт всех элементов, которые не участвовали в анализе;
• Пункт "Суммарные стоимости родительских позиций"– экспорт стоимостей родительских позиций;
• Пункт "Позиции с объемом 0" – включение в экспорт позиций с нулевым объемом.

При выборе всех пунктов настроек в файл Excel будут экспортироваться все категории элементов.

Блок "Какие деревья экспортируем?"

• Пункт "Дерево элементов"– экспорт дерева элементов;
• Пункт "Деревья справочников"– экспорт справочников, которые участвовали в анализе модели;
• Пункт "Сводные деревья"– экспорт расчетных схем, которые использовались при анализе модели.

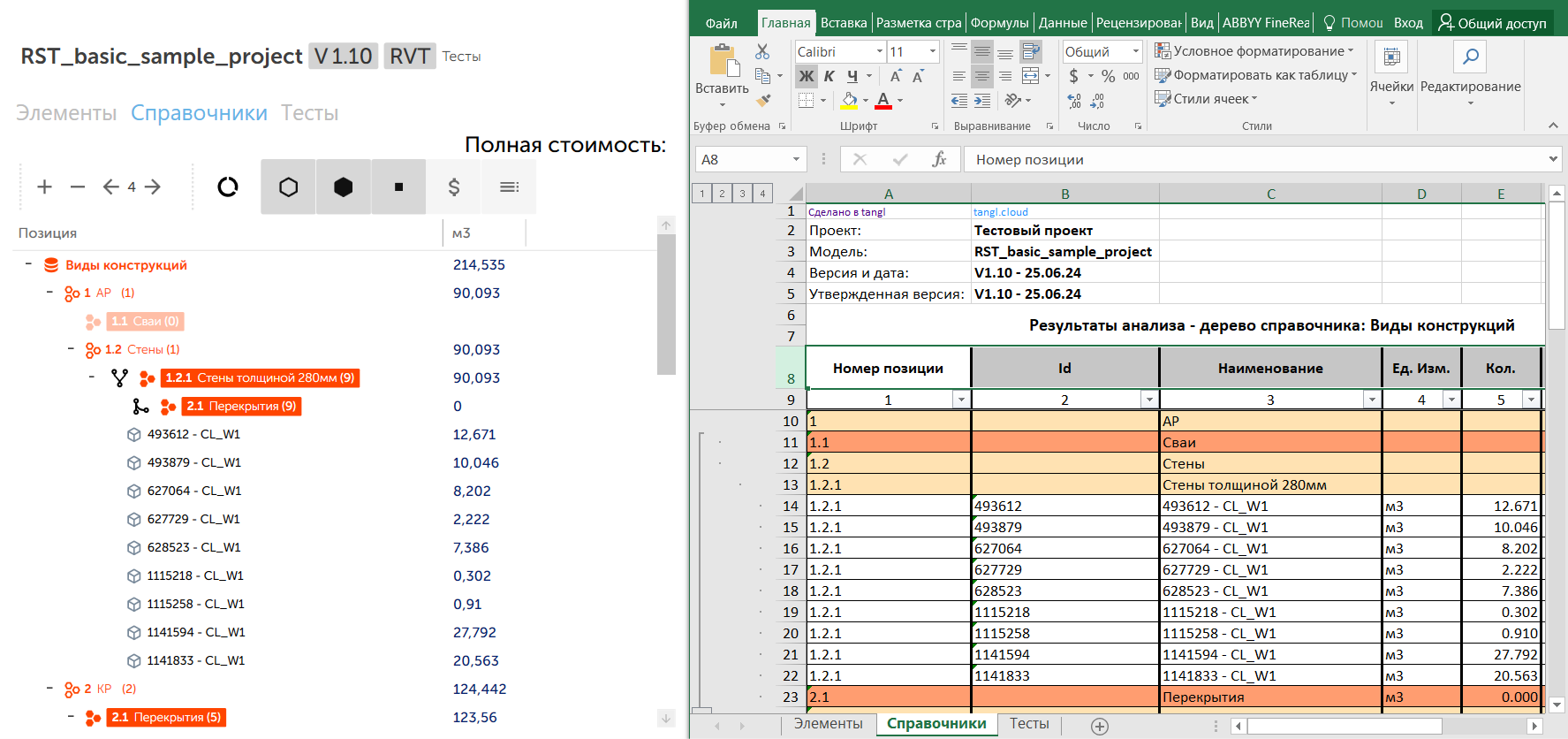

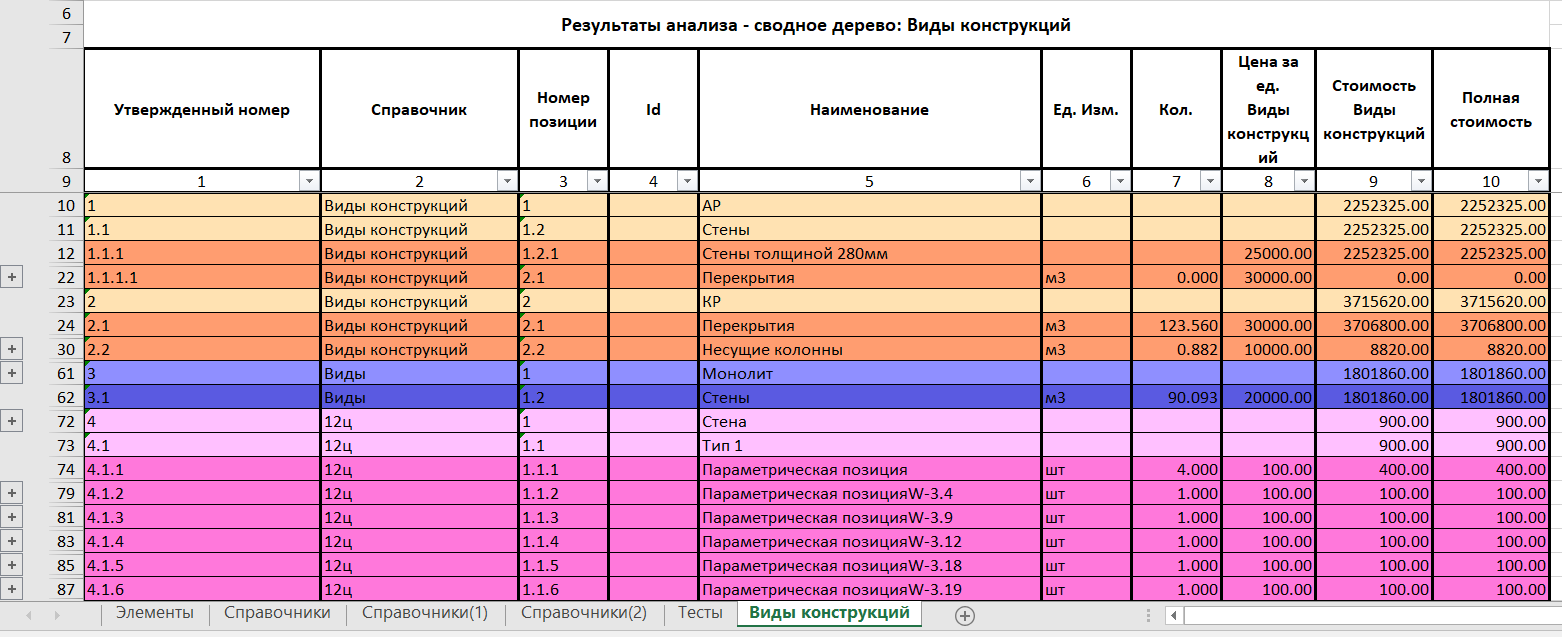

При выборе всех пунктов настроек в файл Excel будут экспортироваться все деревья: дерево элементов, деревья справочников и сводные деревья:

Группировка позиций в отчете Excel осуществляется по каждому уровню дерева и соответствует группировке в интерфейсе приложения Value. Все деревья в выгруженном отчете можно свернуть и развернуть аналогично интерфейсу Value.

Информация о количестве уровней дерева указана над первой строкой и совпадает с данными в интерфейсе просмотра результата анализа.

Microsoft Excel ограничивает количество уровней группировки до восьми. Если на каком-либо листе отчета уровней больше, группировка будет выполнена только согласно уровням схемы анализа.

Блок "Что экспортируем в дереве элементов?"

• Пункт "Категории" – экспорт названия категорий в дерево элементов;
• Пункт "Типы" – экспорт названия типов в дерево элементов;
• Пункт "Элементы" – экспорт названия элементов в дерево элементов;
• Пункт "Позиции" – экспорт позиций в дерево элементов.

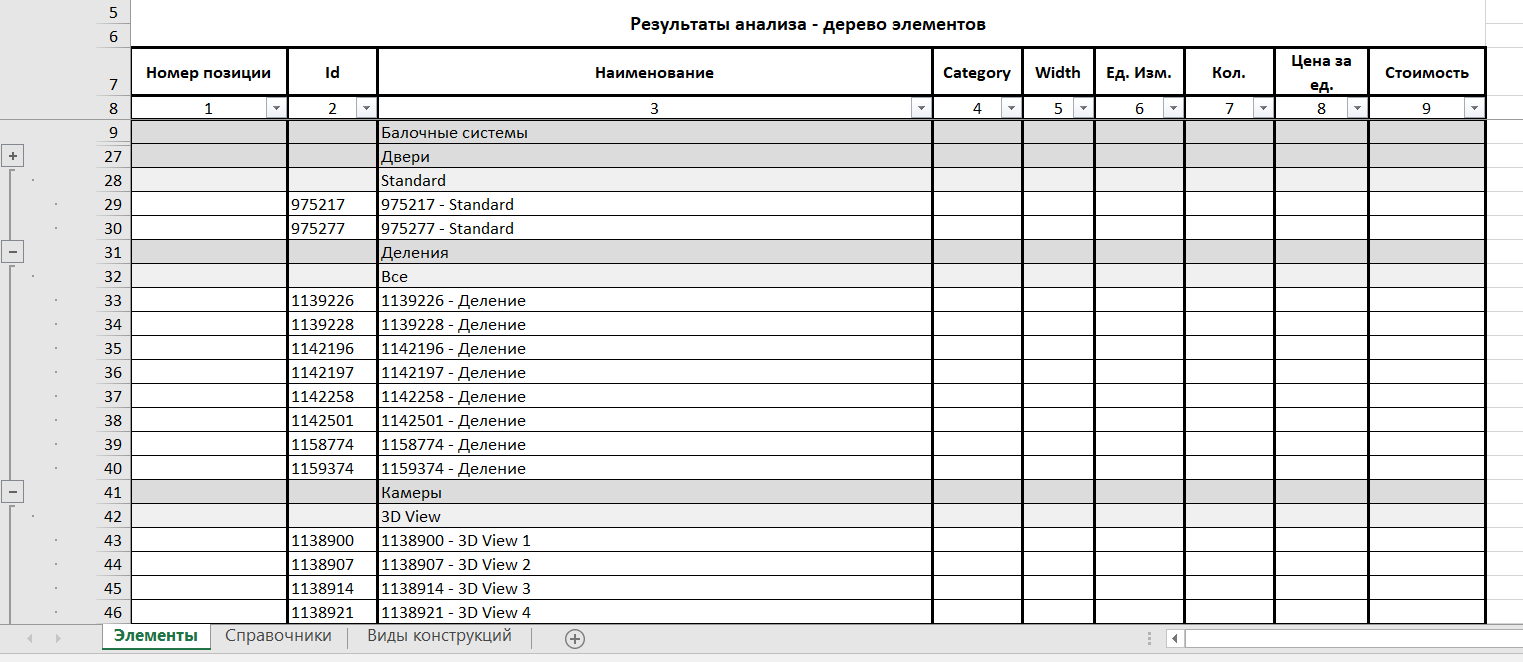

При выборе всех пунктов настроек в файл Excel будут экспортироваться все отмеченные данные: категории, типы, элементы, позиции:

Блок "Что экспортируем в деревьях справочников?"

• Пункт "Родительские позиции" – экспорт родительских позиций;
• Пункт "Элементы" – экспорт элементов.

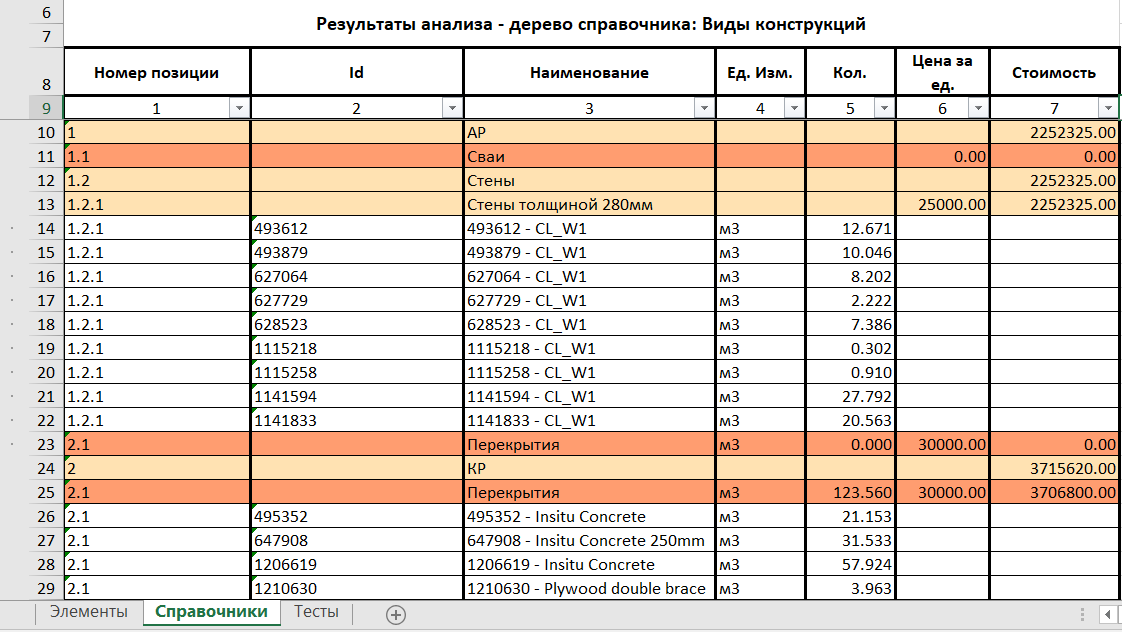

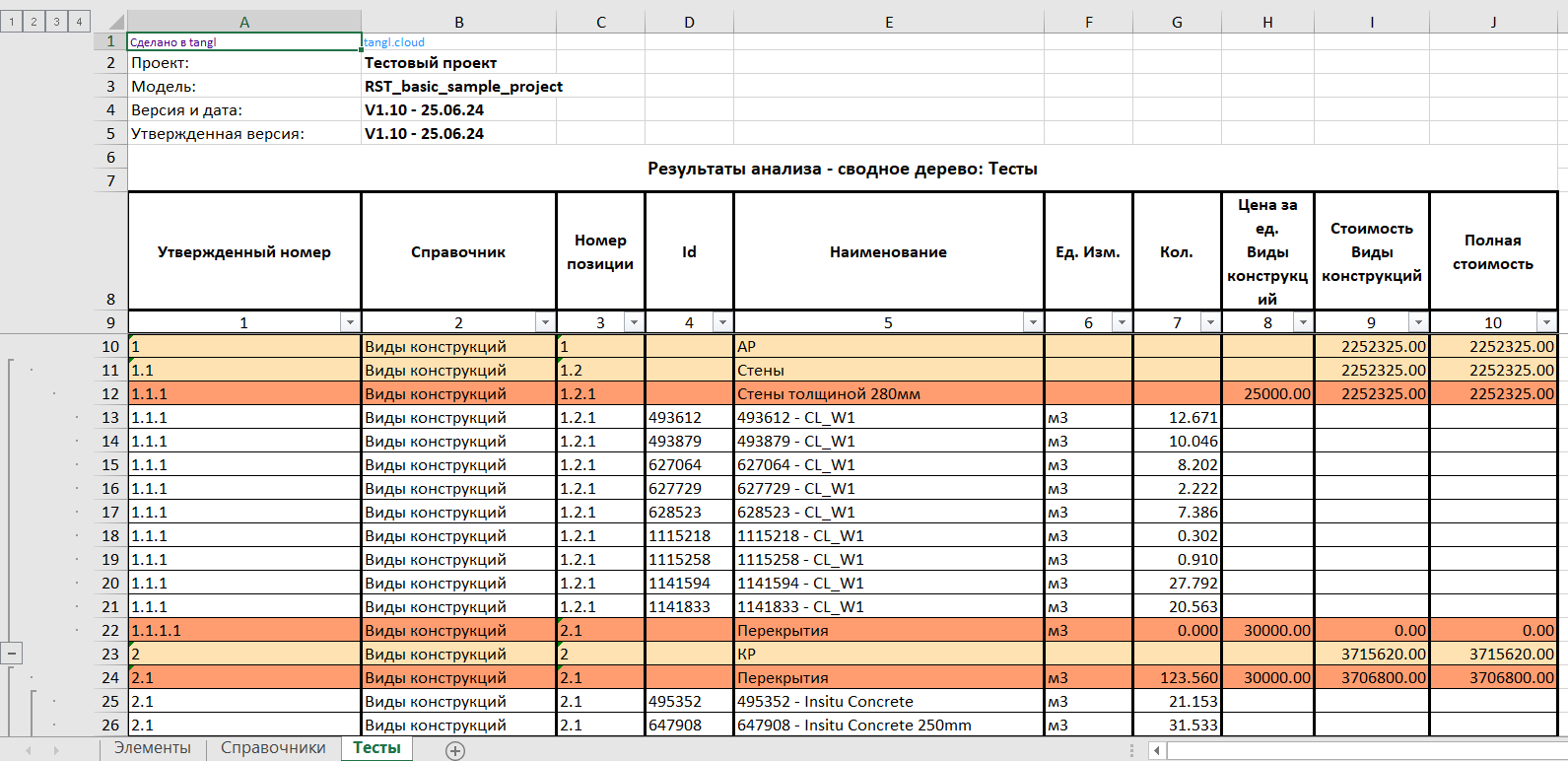

При выборе всех пунктов настроек в файл Excel будут экспортироваться и родительские позиции, и элементы:

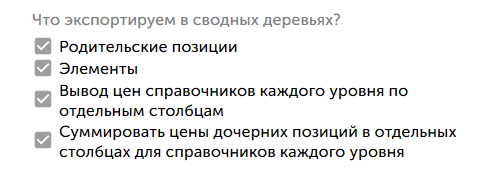

Блок "Что экспортируем в сводных деревьях?"

• Пункт "Родительские позиции" – экспорт родительских позиций сводных деревьев;
• Пункт "Элементы" – экспорт элементов сводных деревьев;

При выборе второго и третьего пунктов будет происходить вывод цен справочников каждого уровня по отдельным столбцам и суммирование цен дочерних позиций в отдельных столбцах каждого уровня.

На листах справочников и сводных деревьев в строках элементов дублируется информация из тех позиций, под которыми они сгруппированы. Дублируются утвержденный номер, номер позиции, наименование справочника.

Экспорт результат анализа в XML

Tangl Value позволяет выгружать результаты анализа в формате ".xml", в варианте для платформы Smeta.Ru и варианте согласно требованиями Минстроя РФ (Министерства строительства и жилищно-коммунального хозяйства Российской Федерации).

Экспорту в XML подлежит только анализ по сводному дереву.

Экспорт для Smeta.Ru

1. В боковой панели слева выбрать модель в папке проекта.



2. В основной части окна справа выбрать результат анализа модели.



3. Нажать кнопку "XML" в Панели инструментов и выбрать пункт "Экспорт результата в файл Smeta.Ru XML".

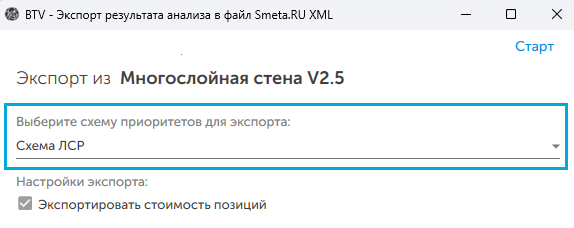

4. В открывшемся окне выбрать схему приоритетов (сводное дерево) из представленных в выпадающем списке.

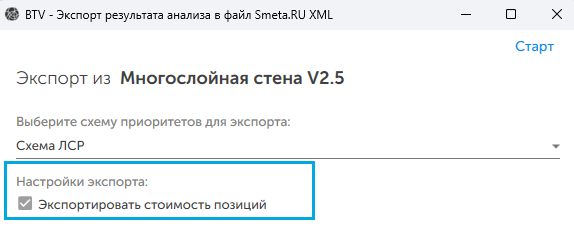

5. При необходимости, отметить пункт "Экспортировать стоимость позиций" в для включения в отчет стоимости позиций.

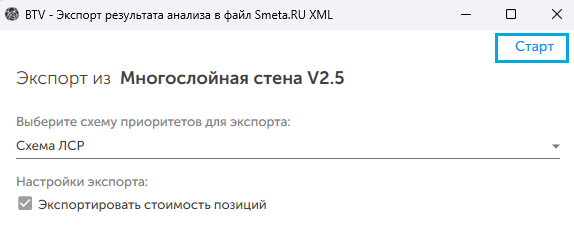

6. Нажать кнопку "Старт", что запустит процесс экспорта результатов анализа.



   Кнопка "Старт" активируется только при наличии схем приоритета (сводных деревьев) в выбранной версии анализа, в противном случае список выбора остаётся пустым, а кнопка становится недоступной.

7. После завершения экспорта откроется окно для сохранения готового файла экспорта в локальное хранилище.

8. Выбрать директорию для размещения файла, при необходимости изменить наименование сохраняемого файла и нажать "Сохранить". По умолчанию файл сохраняется с наименованием, состоящим из имени модели, номера версии анализа и наименования выбранного дерева анализа.

Экспорт для Минстроя РФ

Для экспорта ведомости объемов работ (ВОР) в формате GGE требуется применить схемы приоритетов:

• схема, состоящая только из двух уровней – Раздел и Работы;
• схема, состоящая из трех уровней – Раздел, Работы, Ресурсы.

Чтобы получить ожидаемую ведомость, пригодную для подачи в государственную экспертизу или для загрузки в государственные цифровые ресурсы иного рода, необходимо создать расчет по схеме анализа, состоящей из соответствующих уровней:

• 1 уровень – Раздел
• 2 уровень – Работы
• 3 уровень, необязательный – Ресурсы.

Создание схемы описано в статье Окно BTC – Глобальные настройки.

Процесс экспорта файла XML для Минстроя РФ практически аналогичен процессу для Smeta.Ru, за исключением:

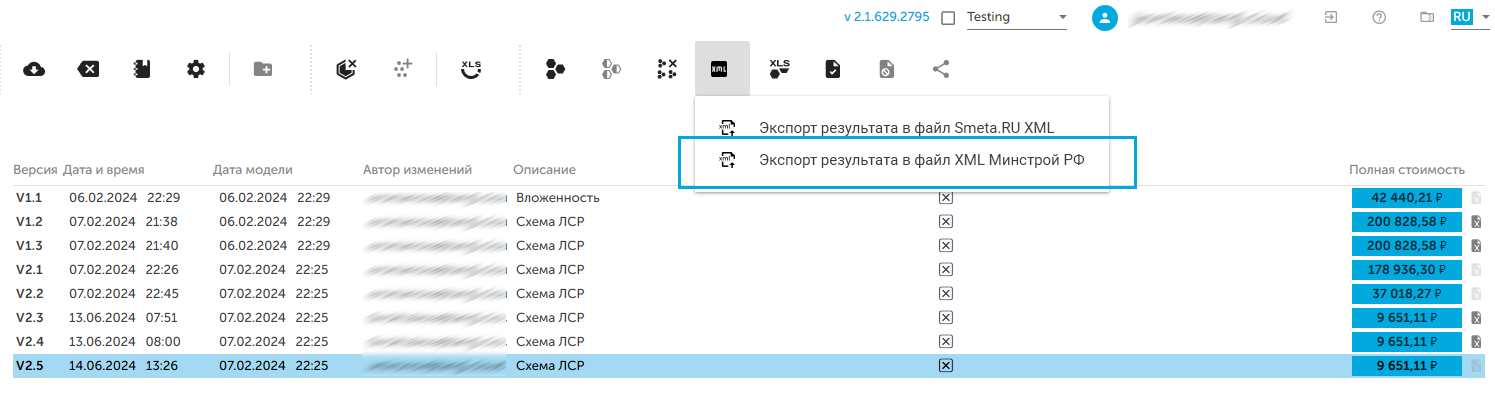

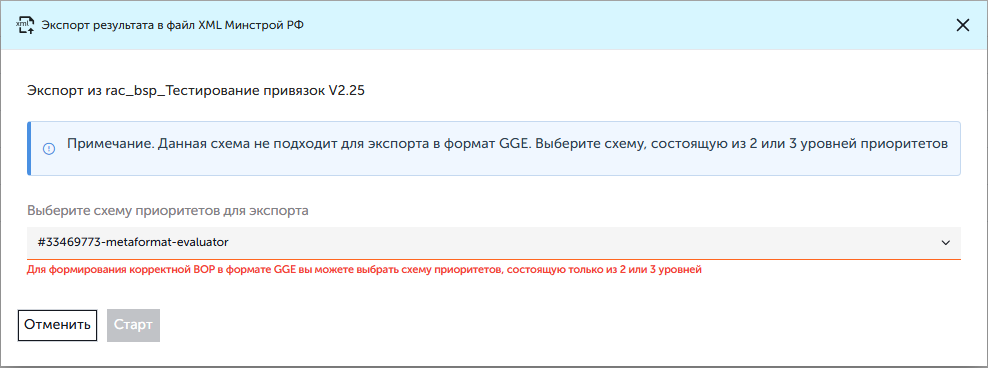

• Нажать кнопку "XML" в Панели инструментов и выбрать пункт "Экспорт результата в файл XML Минстроя РФ";



• Выгрузка результата не содержит опции "Экспортировать стоимость позиций".
